1、替代邦纳LX系列小部件检测光幕
2、1ms快速响应,可测硬币大小的纸片
3、检测高度8cm、15cm、30cm可选
4、检测距离0.2m、1.5m满足不同机型场合
5、内置数字滤波器,有效防止外界光电干扰
6、电源反接保护、输出过载保护、输出逆接保护

1、替代邦纳LX系列小部件检测光幕
2、1ms快速响应,可测硬币大小的纸片
3、检测高度8cm、15cm、30cm可选
4、检测距离0.2m、1.5m满足不同机型场合
5、内置数字滤波器,有效防止外界光电干扰
6、电源反接保护、输出过载保护、输出逆接保护
产品型号
| MXY1605 | MXY1610 | MXY1620 | |
有效幅宽 |
8cm | 15cm | 30cm | |
响应时间 |
1ms | |||
安装距离 | 20cm | 20cm、1m | 1m | |
适用范围 |
5mm以上颗粒、薄片 | 10mm以上颗粒、薄片 | 15mm以上颗粒、薄片 | |
电源 |
10~30VDC(包括电压波动(p-p)10%以下) | |||
动作指示 |
电源灯(绿色)、动作灯(红色)、稳定灯(黄色) | |||
消耗电流 |
70mA Max(不包括负载) | |||
负载电流 |
100mA Max | |||
输出类型 |
NPN/PNP | |||
防护等级 | IEC IP64 | |||
连接方式 | 插件式 | |||

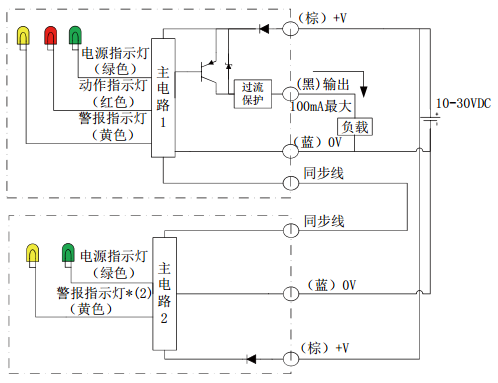

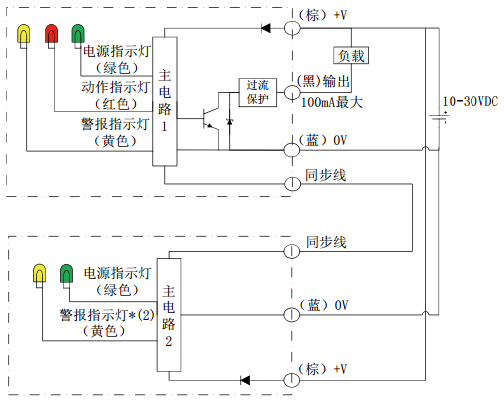

线色定义 | 发射端 | 三芯:电源(棕)、地(蓝)、输出(黑) 六芯:电源(棕)、地(蓝)、sck(白)、alo(红)、swo(黄)、NC(黑) | ||
接收端 | 六芯:电源(棕)、地(蓝)、sck(白)、alo(红)、swo(黄)、NC(黑) | |||
材质 | 外壳铝 | |||
附件 | 安装支架、螺丝 | |||
常规尺寸 | 30*30*12mm | 30*30*210mm | 30*30*358mm |
