1、采用专用IC设计,调制电路,放大器内置型
2、5us pulse时间保证传感器长期稳定性
3、耐温范围可达 -40℃ ~ 125℃
4、超低功耗、快·速响应、±1mm检出精度
5、耐油防水、小尺寸、螺纹结构易安装
6、启动延时、电源反接保护、输出过载保护




三线制NPN

三线PNP

四线NPN


1、采用专用IC设计,调制电路,放大器内置型
2、5us pulse时间保证传感器长期稳定性
3、耐温范围可达 -40℃ ~ 125℃
4、超低功耗、快·速响应、±1mm检出精度
5、耐油防水、小尺寸、螺纹结构易安装
6、启动延时、电源反接保护、输出过载保护

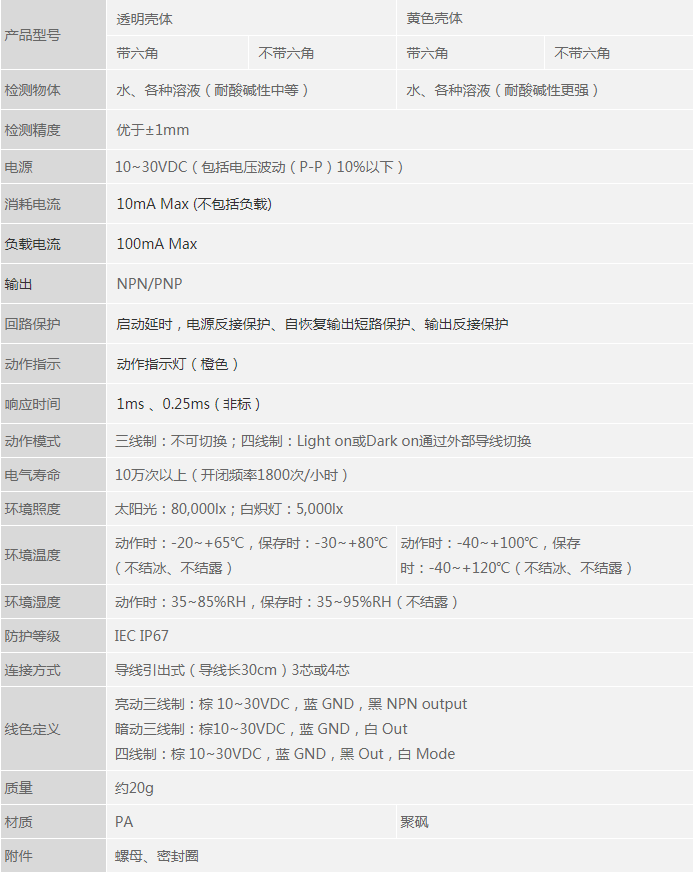

产品型号
|
透明壳体 | 黄色壳体 | ||
带六角 | 不带六角 | 带六角 | 不带六角 | |
检测物体 |
水、各种溶液(耐酸碱性中等) | 水、各种溶液(耐酸碱性更强) | ||
检测精度 |
优于±1mm | |||
电源 | 10~30VDC(包括电压波动(P-P)10%以下) | |||
消耗电流
|
10mA Max (不包括负载) | |||
负载电流
|
100mA Max | |||
输出
|
NPN/PNP | |||
回路保护
|
启动延时,电源反接保护、自恢复输出短路保护、输出反接保护 | |||
动作指示
|
动作指示灯(橙色) | |||
响应时间
|
1ms 、0.25ms ( 非标 ) | |||
动作模式 | 三线制:不可切换;四线制:Light on或Dark on通过外部导线切换 | |||
电气寿命 | 10万次以上(开闭频率1800次/小时) | |||
环境照度 | 太阳光:80,000lx;白炽灯:5,000lx | |||
环境温度 | 动作时:-20~+65℃,保存时:-30~+80℃(不结冰、不结露) | 动作时:-40~+100℃,保存时:-40~+120℃(不结冰、不结露) | ||
环境湿度 | 动作时:35~85%RH,保存时:35~95%RH(不结露) | |||
防护等级 | IEC IP67 | |||
连接方式 | 导线引出式(导线长30cm)3芯或4芯 | |||
线色定义 | 亮动三线制:棕 10~30VDC,蓝 GND,黑 NPN output 暗动三线制:棕10~30VDC,蓝 GND,白 Out 四线制:棕 10~30VDC,蓝 GND,黑 Out,白 Mode | |||
质量 | 约20g | |||
材质 | PA | 聚砜 | ||
附件 | 螺母、密封圈 |

三线制NPN 三线PNP


四线NPN 四线PNP
