1、采用专用IC设计,调制电路,放大器内置型
2、延时启动功能,防止上电误触发
3、双指示灯,灵敏度调节(距离调节钮)
4、内置数字滤波器,有效防止外界光电干扰
5、电源反接保护、输出过载保护、输出逆接保护


NPN集电极开路输出

PNP集电极开路输出

1、采用专用IC设计,调制电路,放大器内置型
2、延时启动功能,防止上电误触发
3、双指示灯,灵敏度调节(距离调节钮)
4、内置数字滤波器,有效防止外界光电干扰
5、电源反接保护、输出过载保护、输出逆接保护

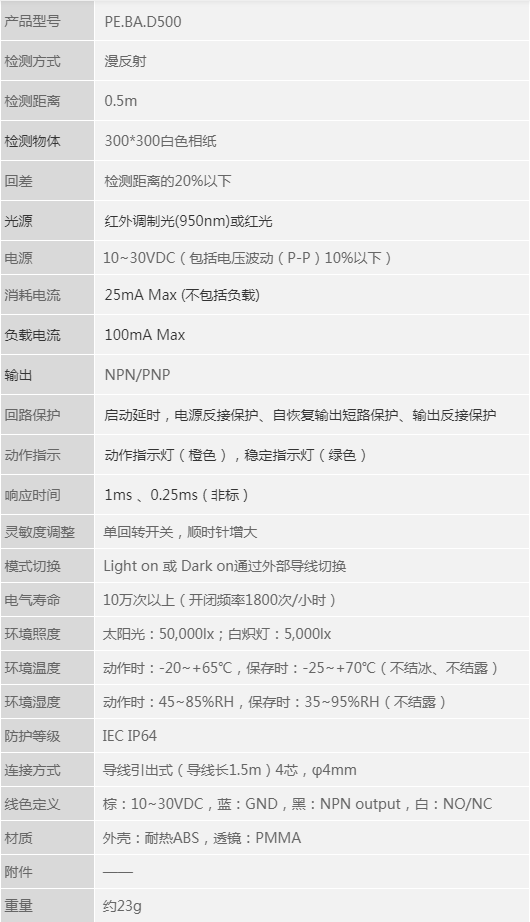

产品型号
|
PE.BA.D500 | |
检测方式
|
漫反射 | |
检测距离
|
0.5m | |
检测物体
|
300*300白色相纸 | |
回差
|
检测距离的20%以下 | |
光源
|
红外调制光(950nm)或红光 | |
电源 | 10~24VDC(包括电压波动(P-P)10%以下) | |
消耗电流
|
25mA Max (不包括负载) | |
负载电流
|
100mA Max | |
输出
|
NPN/PNP | |
回路保护
|
启动延时,电源反接保护、自恢复输出短路保护、输出反接保护 | |
动作指示
|
动作指示灯(橙色),稳定指示灯(绿色) | |
响应时间
|
1ms | |
灵敏度调整 | 单回转开关,顺时针增大 | |
模式切换 | Light on 或 Dark on通过外部导线切换 | |
环境照度 | 太阳光:50,000lx;白炽灯:5,000lx | |
环境温度 | 动作时:-20~+65℃,保存时:-25~+70℃(不结冰、不结露) | |
环境湿度 | 动作时:45~85%RH,保存时:35~95%RH(不结露) | |
防护等级 | IEC IP64 | |
连接方式 | 导线引出式(导线长1.5m)4芯,φ4mm | |
线色定义 | 棕:电源,蓝:地,黑:输出,白:Mode | |
材质 | 外壳:耐热ABS,透镜:PMMA | |
附件
| —— | |
重量 | 约23g |

NPN集电极开路输出

PNP集电极开路输出
