1、快速响应可达0.25ms
2、模拟量纠偏精度可达0.05mm
3、开关量、模拟量、串口输出等多种类型
4、专用IC电路抗干扰,稳定性好
5、插件式线缆,自带定位孔,便于安装
6、电源反接保护、输出过载保护、输出逆接保护


四线NPN


五线NPN


1、快速响应可达0.25ms
2、模拟量纠偏精度可达0.05mm
3、开关量、模拟量、串口输出等多种类型
4、专用IC电路抗干扰,稳定性好
5、插件式线缆,自带定位孔,便于安装
6、电源反接保护、输出过载保护、输出逆接保护

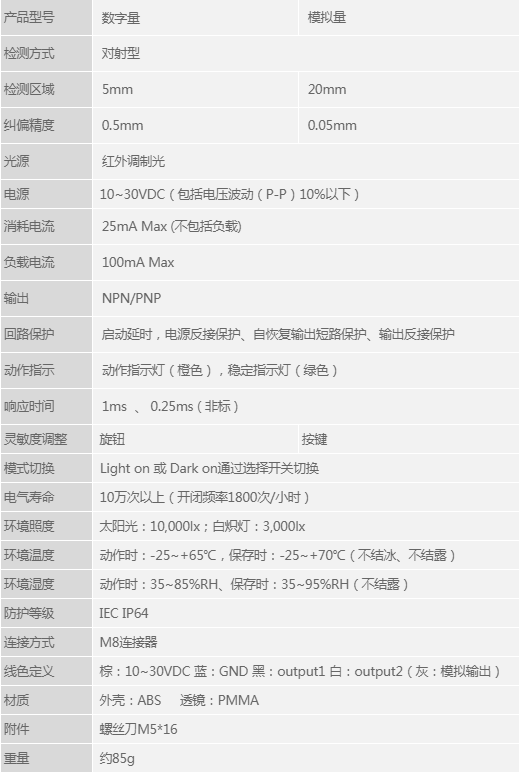

产品型号
|
数字量 | 模拟量 | |
检测方式
|
对射型 | ||
检测区域 |
5mm | 20mm | |
纠偏精度 |
0.5mm | 0.05mm | |
光源
|
红外调制光 | ||
电源 | 10~30VDC(包括电压波动(P-P)10%以下) | ||
消耗电流
|
25mA Max (不包括负载) | ||
负载电流
|
100mA Max | ||
输出
|
NPN/PNP | ||
回路保护
|
启动延时,电源反接保护、自恢复输出短路保护、输出反接保护 | ||
动作指示
|
动作指示灯(橙色),稳定指示灯(绿色) | ||
响应时间
|
1ms 、 0.25ms ( 非标 ) | ||
灵敏度调整 | 旋钮 | 按键 | |
模式切换 | Light on 或 Dark on通过选择开关切换 | ||
电气寿命 | 10万次以上(开闭频率1800次/小时) | ||
环境照度 | 太阳光:10,000lx;白炽灯:3,000lx | ||
环境温度 | 动作时:-20~+65℃,保存时:-25~+70℃(不结冰、不结露) | ||
环境湿度 | 动作时:35~85%RH、保存时:35~95%RH(不结露) | ||
防护等级 | IEC IP64 | ||
连接方式 | M8连接器 | ||
线色定义 | 棕:10~30VDC 蓝:GND 黑:output1 白:output2(灰:模拟输出) | ||
材质 | 外壳:ABS 透镜:PMMA | ||
附件
| 螺丝刀M5*16 | ||
重量 | 约85g |

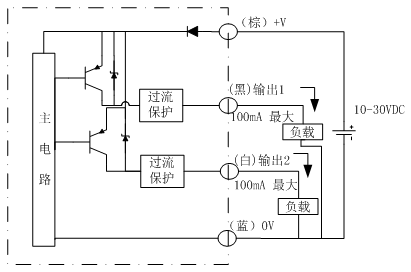

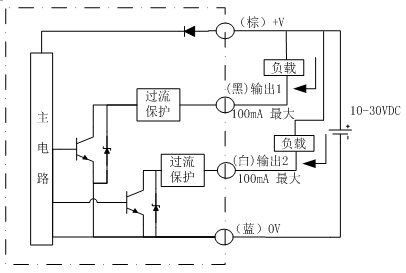

四线NPN 四线PNP

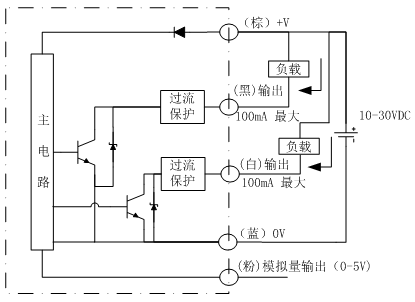

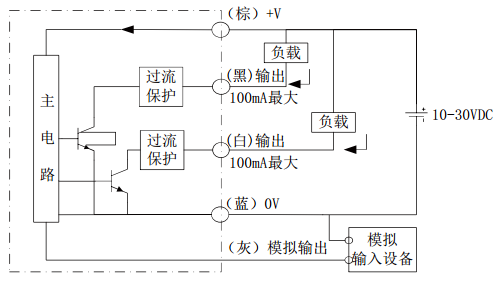

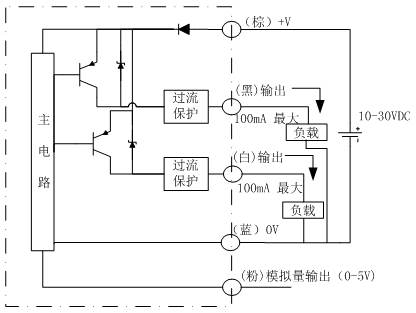

五线NPN 五线PNP
